Das wär´s noch....

jup!!!

...muss..mich..beherrschhenn..

..will..kein..Pit...bauen...wollenn..

Hallo Leute.

Die Druckanzeige ist sicher nicht nur Deko.
Leider sieht man nicht wie er den Luftdruck einstellt.

Abgesehen davon hoffe ich aber, dass meine Instrumente das erreichen.
=> Höhe = Schrittmotor => Muss mit einer Lichtschranke Kalibriert werden, und bei jedem Systemstart längere Zeit in die Richtige Position gekurbelt werden.
Das Zählwerk sollte kein echtes Problem darstellen. => Das kann man recht einfach mit dem großen Zeiger koppeln - FERTIG.

Der Luftdruck ist da schon eher eine Herausforderung.
Nachdem dieser mit einem Servo angetrieben wird.
Der fährt ja doch recht schnell in die angegebene Position - sollte dabei aber das Zählwerk von 1013 auf den erforderlichen Wert kurbeln.
Der Servo würde die Kraft sicher aufbringen - ob mein Polyurethan-Abguss von dem Mini-Zählwerk das überlebt steht auf einem anderen Blatt.
Ich bezweifle es.

Somit bliebe mir:

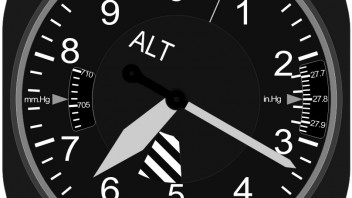

1) Eine Kombination aus einem Zählwerk für die Höhenanzeige und meiner "Wunderscheibe" die mit 320° den üblichen Luftdruckbereich in
den drei wichtigsten Einheiten darstellen könnte. (siehe Bild)

2) Oder was ev. noch schöner wäre:
Höhe und Luftdruck mit dem Simple-Solution-Displaydriver darstellen - also mit 7-Segmentanzeigen.
Leider habe ich noch keine Digits gefunden die so winzig sind, dass sie für die Luftdruckanzeige geeignet wären.

Wir werden sehen.

Leider ist mein Zeitplan für das Light-Pit so weit aus den Fugen geraten,
dass ich es wohl nicht schaffen werde bis zu Buchenau meine Ersten Prototyp-Instrumente vorzeigen zu können.

ICEMAN
